Govoreći o potencijalu oporavka kotla na prirodni plin

Razvojem industrije i primjenom pare, kotlovi se pojavljuju u gotovo svakoj industriji. Istodobno, zbog zahtjeva države&za zaštitom okoliša, kotlovi na ugalj postupno su se povukli iz faze povijesti kotlova, a kotlovi na prirodni plin postali su najčešće korištena oprema za proizvodnju pare. Za plinske kotlove, iako se njegov dizajn uspoređuje s tradicionalnim kotlovima na ugljen, on već ima relativno visoku toplotnu efikasnost. Još uvijek možemo koristiti druge mjere za daljnje poboljšanje njegove toplotne efikasnosti. Autor će ukratko govoriti o iskorištavanju otpadne topline dimnih plinova iz kotlova na prirodni plin.

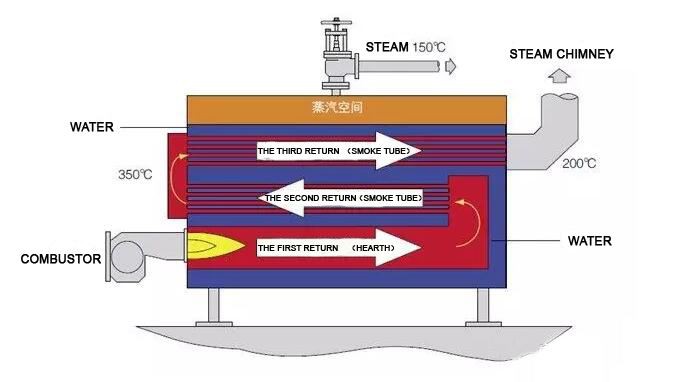

Toplina koja se oslobađa nakon sagorijevanja prirodnog plina koristi se za isparavanje kotla. Zbog dizajna samog kotla, toplina u dimnim plinovima ne može se u potpunosti iskoristiti, a dimni plin koji sadrži toplinu velike vrijednosti izravno se ispušta u atmosferu, što uzrokuje puno otpada.

Prema načinu egzotermne topline u ispušnom dimu, možemo je podijeliti u dvije kategorije: fizički osjetljiva toplina i isparavanje latentna toplota.

Fizički osjetljiva toplina:

To se postiže smanjenjem temperature dimnih gasova, a temperatura dimnih gasova kotla pada za 15-20 ℃, što može povećati toplotnu efikasnost za 1%;

Latentna toplota isparavanja:

Ostvaruje se faznom promjenom vodene pare u dimnom plinu koji se kondenzira u vodu, a latentna toplina dimnih plinova se obnavlja, a velika količina topline može se reciklirati.

Ako uspijemo povratiti svu fizički osjetljivu toplinu i isparavanje latentne topline u dimnim plinovima, to će donijeti ogromne uštede energije i smanjiti troškove goriva.

Razumijemo jednostavnu analizu potencijala kako slijedi:

一 、 Horizontalni kotao na prirodni plin

(1) Kapacitet isparavanja=4000t / h, radni pritisak=10barg, temperatura hladne vode za nadopunu=10 ℃

(2) Izvorna temperatura ispušnih plinova=240 ℃, temperatura ispušnih plinova nakon ugradnje ekonomajzera=60 ℃

(3) Toplinska učinkovitost originalnog kotla=88%, a toplotna učinkovitost nakon ugradnje ekonomajzera=97%

(4) Prirodni plin niske kalorijske vrijednosti=36360Kg / Nm3, jedinična cijena prirodnog plina=3,8RMB / Nm3

(5) Jednogodišnje radno vrijeme=2000h (5 dana u sedmici, 8h dnevno)

、 、 Originalni trošak

(1) Potrošnja prirodnog plina=4000x (2781,7-10x4,187) /36360/0,88=342,5Nm3 / h

(2) Trošak prirodnog plina=342,5x3,8=1300RMB / h

Trenutni trošak

(1) Potrošnja prirodnog plina=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) Trošak prirodnog plina=310,7x3,8=1181RMB / h

Godišnji trošak oporavka

Godišnji trošak oporavka=(1300-1181) x 2000=240.000 RMB

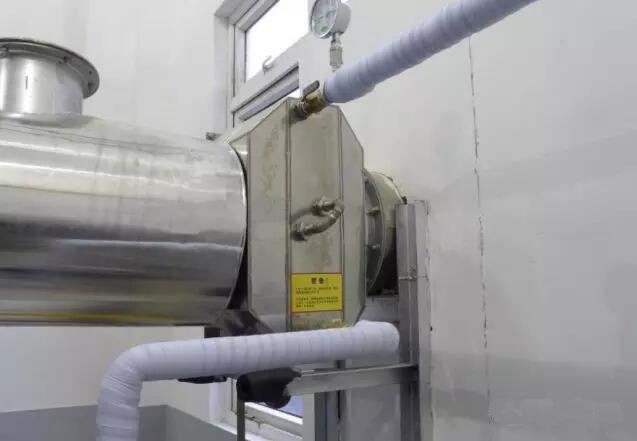

Iz gornjeg jednostavnog primjera možemo utvrditi da se samo jednostavnom reciklažom dimnih plinova može uštedjeti gorivo. Jednostavan je način u kotlovnici da se toplota direktno koristi za zagrijavanje napojne vode kotla, kako bi se smanjila potrošnja prirodnog plina.

Slijedi referenca za neke uspješne slučajeve:

1. Oporaba dimnih plinova iz kotla u ogranku top 500 dnevnih hemijskih kompanija u Tianjinu

Opis projekta:

Sa dva kotla od 8t / h (jedan korišten i jedan u pripravnosti), originalni ekonomizator je nagrižen, a efikasnost izmjene topline niska.

Prije transformacije:

Ispušni plin iz kotla 190 ℃ (originalni izlaz za ekonomajzer 120 ℃)

Nakon transformacije:

Dizajnirajte sustav ispušnih plinova< 60="" ℃="" (stvarni="" rad="" ispušnog="" dima="" 47="" ℃),="" a="" temperatura="" vode="" se="" zagrijava="" od="" 8="" ℃="" do="" 98="">

2. Povrat dimnih gasova iz kotla kompanije za proizvodnju hrane za životinje

Opis projekta:

Kotao od 1 t / h 1, nacrt za oporabu dimnih plinova, radni pritisak prirodnog plina je 5 ~ 7 barg

Prije transformacije:

Temperatura ispušnih plinova kotla je 230 ℃, nema ekonomajzera, a dimni plin se kroz dimnjak direktno ispušta u atmosferu

Nakon transformacije:

Upotrijebite dimne plinove za zagrijavanje dovoda hladne vode iz spremnika za vodu, ciklično zagrijavanje, temperaturu ispušnih plinova 120 ℃, ulaz vode 30 ℃ i izlaz vode 55 ℃

3. Projekt recikliranja otpadne toplote kućnog papira

Opis projekta:

Temperatura vlažnog zraka ispuštenog iz proizvodne opreme iznosi 320 ℃, protok je 7,61m3 / s, a maseni udio vode 30,5%

Prije transformacije:

Originalni postupak povrati dio topline u otpadnom vrućem zraku, odnosno vrući i vlažni zrak ulazi u zrak kroz primarni sustav grijanja izmjenjivača topline, a konačna temperatura ispuštanja nakon zagrijavanja zraka u zrak iznosi 264 ° C.

Nakon transformacije:

Proizvedite 15 barg zasićene pare 860 kg / h i povećajte temperaturu usisa zraka za izgaranje za 10 ℃ na izvornoj osnovi, a konačna temperatura ispušnih plinova bit će 135 ℃ -145 ℃.

Ukratko, ako počnete koristiti kotlove na prirodni plin, nemojte zanemariti potencijalne mogućnosti uštede energije oko sebe. Slobodno kontaktirajte svog YUJI inženjera aplikacija za više detalja!
